Τοποθετηση καρφιων Hella αλογονου σε μασκα NGV

[georgeke]

Καλα τα λεντ,ακομα πιο δυνατα τα ξενον αλλα εχουνε για μενα ενα σοβαρο μειονεκτημα,χρησιμοποιουνε τα μαμα κατοπτρα και η αποσταση που φτανει η δεσμη τους στη μεγαλη σκαλα ειναι πεπερασμενη.
Γι αυτο πηρα την αποφαση να μπουνε προβολεις καρφια Hella αλογονου με 100 watts μαλιστα λαμπες ωστε να αυξησουν αρκετα την εμβελεια της δεσμης στη νυχτερινη μοναχικη οδηγηση.
Το μονο προβλημα ηταν οτι για αισθητικους και πρακτικους λογους προσπαθησα να τους ενσωματωσω στο δικτυ της μασκας,δεξια κι αριστερα απο το νικελ σημα της suzuki.

Oι προβολεις που διαλεξα ηταν το μοντελο HELLA COMET FF45O.
Εχουν πιο μοντερνα σχεδιαση με στρογγυλεμενες ακρες σε σχεση με τους απλους 450 καθως και καθρεφτες και κρυσταλλα μεγαλυτερης αποδοσης.Θα προτιμουσα αρκετα μεγαλυτερο μεγεθος αλλα υπαρχει θεμα χωρου σε αυτη εδω την εφαρμογη.


και σε αυτο το εργοστασιακο διαγραμμα μπορειτε να δειτε την αναμενομενη εμβελεια σε μετρα.Οπως βλεπετε η δεσμη ειναι πολυ στενη και μακρια.


Για αρχη εκοψα ενα πατρον στο χαρτονι απο το κουτι του προβολεα με το αποτυπωμα του ωστε να μπορεσω να σημαδεψω και να τρυπησω τη πλαστικη μασκα στις θεσεις που ηθελα.


[georgeke]

Για να κοψω λοιπον το πλαστικο δικτυ της μασκας στην αρχη χρησιμοποιησα μια σεγα αερος αλλα δεν με ικανοποιησε πολυ γιατι η λαμα στα αργα ψιλοσκαλωνε στο δικτυ ενω στο γρηγορο ετρεχε παραπανω απο οτι ηθελα και δεν ειχε καλη λεπτομερεια.


Οποτε επιστρατεψα το ντρεμελακι,εξοπλισμενο ομως με ειδικο δισκακι κοπης για πλαστικα και το αποτελεσμα ηταν καλυτερο.


Πισω απο τη μασκα υπαρχει μια εγκαρσια μεταλλικη μπαρα που πανω της θα στερεωνονται οι προβολεις.
Για να μην ειναι ομως πολυ χωμενοι μεσα χρειαστηκε να κολλησω ενα λαμακι στις βασεις τους οπως βλεπετε αριστερα στη φωτο ωστε να ερθουν λιγο πιο εξω.Τη τρυπα μαλιστα την εκανα οβαλ για περισσοτερες δυνατοτητες ρυθμισης.


[stelios8ess]

Πολύ ωραίοι και χρήσιμοι οι προβολείς
Με αυτούς τους προβολείς ΚΤΕΟ περνάς

[thomas91]

Πολυ ωραια δουλεια φιλε μπραβο,
Την νυχτα τα δοκιμασες?

[TAKIS L.]

.........Θα συνεχισω αργοτερα με τις υπολοιπες λεπτομερειες της στερεωσης,με τα ηλεκτρολογικα και φυσικα με νυχτερινες δοκιμες.

[gi@nn@kis]

[mitsosstr636r]

άψογος όπως πάντα!
αν βρεις και 2 φιμέ καπάκια θα σπέρνει....

[georgeke]

Ευχαριστω παιδια!

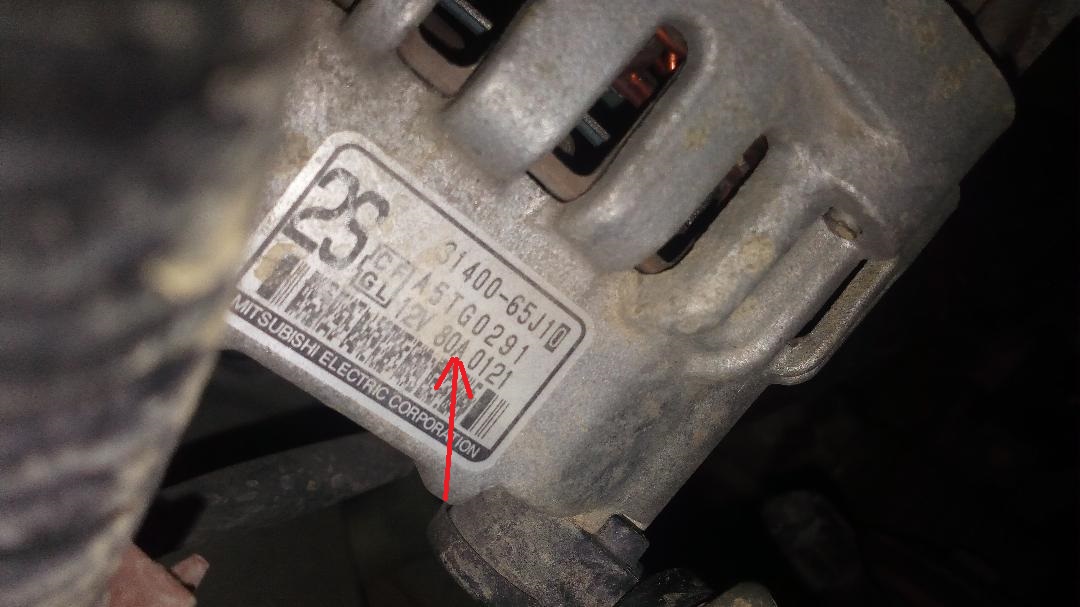

Κατι πολυ ενθαρρυντικο στη υποθεση μας ειναι αυτο το ταμπελακι που ειναι κολλημενο πανω στο αλτερνεητορ.
