Μηχανολογική ερώτηση

από **nick_89** » Τετ Μαρ 16, 2011 1:47 am

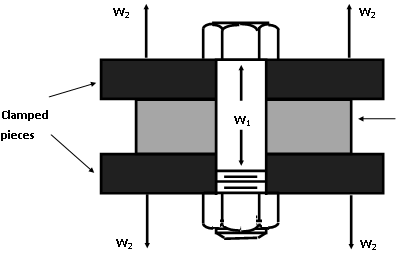

Μόλις τελείωσα μια θεωρία που μόνο παράλογη μου φαίνεται... Κάνουμε για βίδες τώρα και είχαμε κεφάλαιο preloading a bolt. Στα ελληνικά ίσως είναι προφόρτωση βίδας... Αυτή η δουλειά γίνεται π.χ στην φλάτζα και από ότι κατάλαβα πάντα όταν έχεις υλικά σε σάντουιτς. (αλουμίνιο, φλάτζα, αλουμίνο) για να μειωθεί η δύναμη από την πίεση που έχει μέσα στον κύλινδρο . Αλλά πώς γίνεται να φορτώσεις μια βίδα και να είναι πιο δυνατή?? :think:

: preloading.png (7.3 KiB) 1051 προβολές

από **Tzivitzonis** » Τετ Μαρ 16, 2011 1:52 am

Νικ μεταφέρεται εδώ μιας και δεν αφορά τεχνική ερώτηση επί των οχημάτων μας... :wink:

από **nick_89** » Τετ Μαρ 16, 2011 1:54 am

Ναι ναι σόρρυ...

thanks!

από **panoshm** » Τετ Μαρ 16, 2011 1:55 am

http://www.youtube.com/user/kaliakoud · από **kaliakouda** » Τετ Μαρ 16, 2011 1:59 am

Ωχ έμπλεξαν τα επιστημονικά δαιμόνια τούτοι δω

από **char** » Τετ Μαρ 16, 2011 2:04 am

Η ακριβής μετάφραση είναι "προφόρτιση βίδας" και, αν δεν κάνω λάθος, δεν είναι τίποτα παραπάνω από την ενδεδειγμένη δύναμη σύσφιξης της βίδας.
Αν δεν την σφίξεις με την απαιτούμενη δύναμη (χρησιμοποιώντας δυναμόκλειδο ή αλλιώς ροπόκλειδο), τότε η επαφή των δύο μεταλλικών τμημάτων είναι χαλαρή και η βίδα υπόκειται σε δυνάμεις κρούσης για τις οποίες δεν είναι σχεδιασμένη (και βέβαια δεν τις αντέχει).

από **nick_89** » Τετ Μαρ 16, 2011 2:05 am

panoshm έγραψε:

Ναι ναι αυτά τα ξέρω.. Τα έλυνα μέχρι τώρα για αυτό είμαι σαν όρθιο ζαμπόν. kbolt, kmember, W1, W2, W1'.............
Απλά δεν μπορω να το καταλάβω πρακτικά πως γίνεται...

Σε φάση αν πάρει κάποιος μία βίδα σε ένα μηχανουργίο μπορείς να του πεις να σου την κάνη πιο δυνατή, ή έχει να κάνει με το πόσο την σφύγκεις...?

από **nick_89** » Τετ Μαρ 16, 2011 2:07 am

kfanis έγραψε:Αυτό είναι πολύ ενδιαφέρον......
Προφανώς με αυτό τον τρόπο, μειώνονται οι τιμές των δυνάμεων που ασκούνται πάνω στο στέλεχος;;;;

Ναι μειώνονται γιατί με τις δυνάμεις και τις τριβές είναι σαν να γίνεται ένα συμπαγές σώμα..

char έγραψε:Η ακριβής μετάφραση είναι "προφόρτιση βίδας" και, αν δεν κάνω λάθος, δεν είναι τίποτα παραπάνω από την ενδεδειγμένη δύναμη σύσφιξης της βίδας.
Αν δεν την σφίξεις με την απαιτούμενη δύναμη (χρησιμοποιώντας δυναμόκλειδο ή αλλιώς ροπόκλειδο), τότε η επαφή των δύο μεταλλικών τμημάτων είναι χαλαρή και η βίδα υπόκειται σε δυνάμεις κρούσης για τις οποίες δεν είναι σχεδιασμένη (και βέβαια δεν τις αντέχει).

αυτό σκεφτηκα μόλις, γιατί έγιρα λίγο πάνω στο γραφείο και έσπαγα το κεφάλι μου... Άραααα αν είναι αυτό για αυτό λέμε σφύγουμε πάντα με δυναμόδυκλειδο... εεε?

από **Tzivitzonis** » Τετ Μαρ 16, 2011 2:08 am

nick_89 έγραψε:Ναι ναι αυτά τα ξέρω.. Τα έλυνα μέχρι τώρα για αυτό είμαι σαν όρθιο ζαμπόν.

Εγώ παιδιά δε ξέρω...βλάχος είμαι...αλλά νομίζω ότι ο char μίλησε! ΟΥΓΚ! :occasion-unclesam:

από **char** » Τετ Μαρ 16, 2011 2:09 am

nick_89 έγραψε:...αυτό σκεφτηκα μόλις, γιατί έγιρα λίγο πάνω στο γραφείο και έσπαγα το κεφάλι μου... Άραααα αν είναι αυτό για αυτό λέμε σφύγουμε πάντα με δυναμόδυκλειδο... εεε?

Ακριβώς!

από **nick_89** » Τετ Μαρ 16, 2011 2:12 am

Ευχαριστώ πολύύύύύ!!
Άρα και για τους μαθητές ή και μη όταν βρίσκουμε το W1' που είναι το ιδανικό είναι αυτό που θέλουμε να δούμε πάνω στο δυναμόκλειδο!!
Game Over!!

από **Tzivitzonis** » Τετ Μαρ 16, 2011 2:13 am

Skonaki by VitaraClub!

από **nick_89** » Τετ Μαρ 16, 2011 2:20 am

Tzivitzonis έγραψε:Skonaki by VitaraClub!

χεχε.. όντως γράφω αύριο στις 9 ρε γαμώτο και ξέρεις... αν μπορείς να λύσεις κάτι χωρίς να μπορείς να βρείς ένα παράδειγμα λογικό είναι πάρα πολύ εκνευριστικό...

από **Tzivitzonis** » Τετ Μαρ 16, 2011 2:21 am

nick_89 έγραψε:
Tzivitzonis έγραψε:Skonaki by VitaraClub!

χεχε.. όντως γράφω αύριο στις 9 ρε γαμώτο και ξέρεις...

Γράψε το link στο exam!

από **panoshm** » Τετ Μαρ 16, 2011 2:22 am

nick_89 έγραψε:
panoshm έγραψε:

Ναι ναι αυτά τα ξέρω.. Τα έλυνα μέχρι τώρα για αυτό είμαι σαν όρθιο ζαμπόν. kbolt, kmember, W1, W2, W1'.............
Απλά δεν μπορω να το καταλάβω πρακτικά πως γίνεται... Σε φάση αν πάρει κάποιος μία βίδα σε ένα μηχανουργίο μπορείς να του πεις να σου την κάνη πιο δυνατή, ή έχει να κάνει με το πόσο την σφύγκεις...?

Αυτό σου υπολογίζει τα πάντα. Του βάζεις τα δεδομένα που έχεις (υλικό, χαρακτηριστικά αυτού, δύναμη ροπόκλειδου "Joint stiffness pressure (N/mm/mm^2)") και βλέπεις τα αποτελέσματα. Ανάλογα με το "ποιο" απαοτέλεσμα θέλεις να δεις για την δουλειά που το χρειάζεσαι π.χ. πότε θα καταρρεύσει η βίδα (Total stress in a bolt when joint begins to leak) :wink:

Μην με ρωτήσεις παραπάνω, θα σε γελάσω, περασμένη η ώρα και είμαι ηλεκτρολόγος άλλωστε :mrgreen:
