Σκαλοπάτια.

[maintenance]

Αν θα μπορουσε καποιος συμφουριτης να μου πει που πιανουν τα σκαλοπατια στο αμαξωμα, ωστε να δω, μην και μπορω να τα φτιαξω μονος μου.

Ευχαριστω, και αναμένω!!!

[nekmad]

πανω στο σασι

[s-k]

αν ειναι για το NGV 5D, μπορώ να σου στειλω μερικές φωτογραφίες απο ιδιοκατασκευή που έκανα εγώ.

[Antonioz]

s-k έγραψε:
αν ειναι για το NGV 5D, μπορώ να σου στειλω μερικές φωτογραφίες απο ιδιοκατασκευή που έκανα εγώ.


αν μπορεις στειλε κ σε μενα.. ευχαριστω

[KON.GV]

πανευκολο! το vitara αλλά και το παλαιό grand vitara ως γνωστό έχουν σασί τυπου "σκαλα".
τα σκαλοπάτια έχουν το κάθε ένα δυο κυλιοδοκους ηλεκτροκολημενους κάθετα σε αυτα.
.
τώρα αυτά τα σκαλοπάτια δένουν πάνω σε 4 βάσεις(2 για κάθε πλευρά)
η βάση αποτελειται απο 2 λάμες σιδήρου πάχους 5mm περίπου διαστάσεων πλάτος 4cm περίπου και ύψος 4cm μεγαλυτερο απο το ύψος του δόκου του σασί.τωρα στη μια λάμα είναι κολλημενος κάθετα και με νεύρο κυλιοδοκός ο οποιός χωράει μεσα του και σχεδον εφαρμοστά τον κυλιοδοκό του σκαλοπατιου και έχει και βίδα σφυχτήρα.η άλλη λάμα απλα έχει 2 τρύπες πάνω κάτω και χρησιμεύει σα στήριγμα απο την πίσω πλευρά.
επίσης για την κάθε βάση θέλεις 2 βίδες με παξιμάδι ασφαλείας.

[KON.GV]

βρήκα και κάτι παλίες φώτο ελίζω να βοηθήσουν.

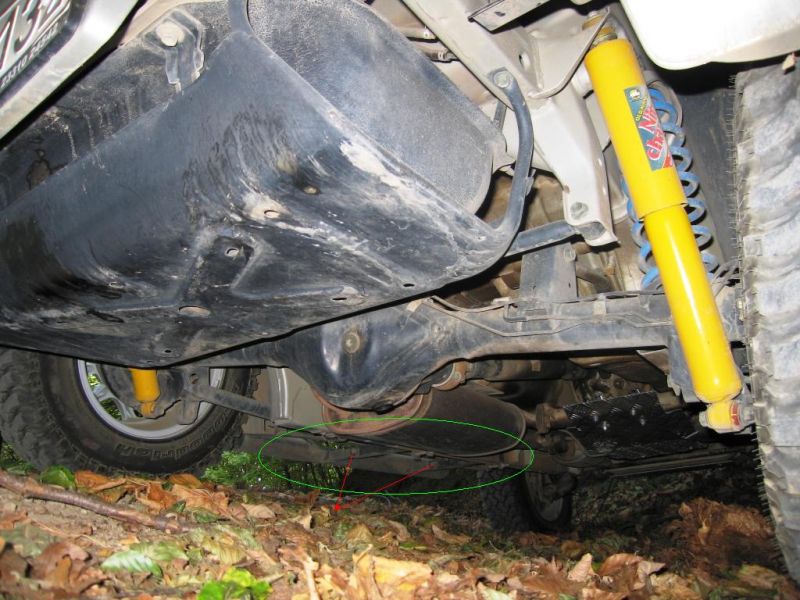

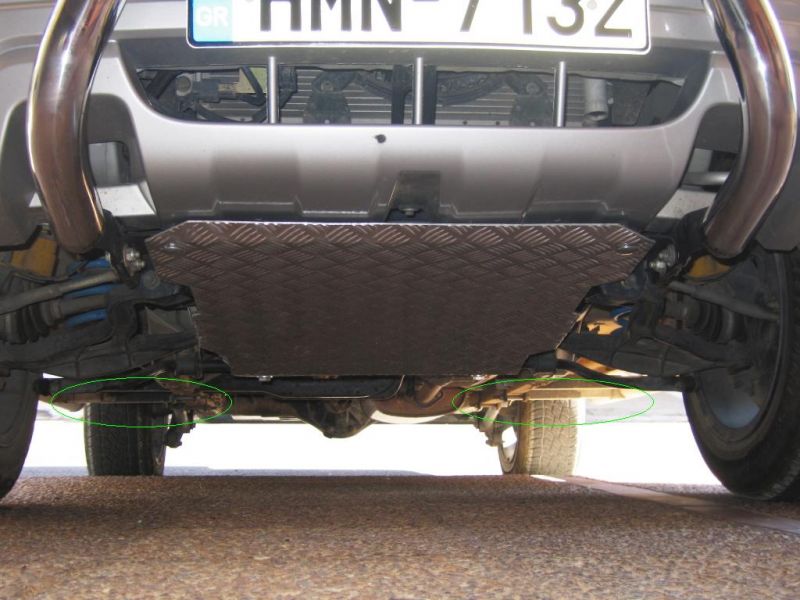

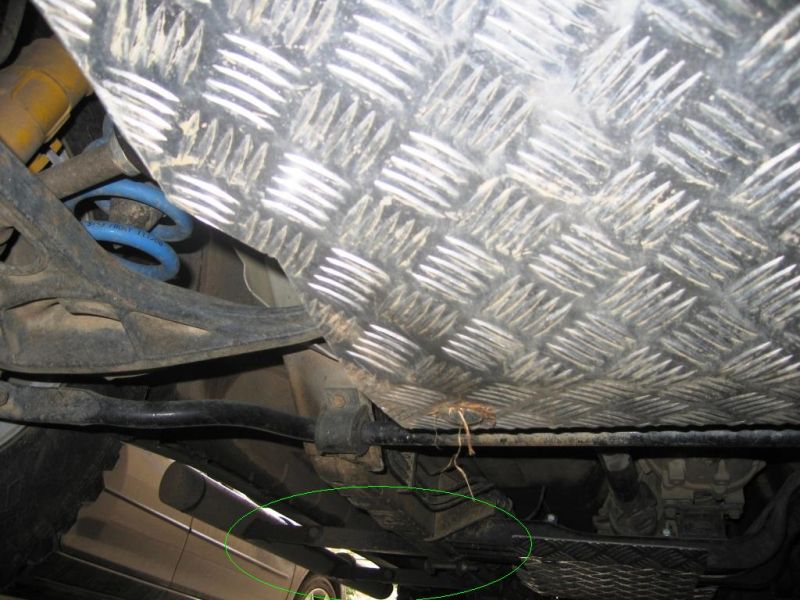

με πράσινο κύκλο είναι η βάση και οι γραμμές δείχνουν τις λάμες και τον τρόπο στερέωσης.τώρα με κόκκινες γραμμές είναι οι βίδες πάνω στον κυλιοδοκό της βάσης που χρησιμεύουν για σφηκτήρες αλλα και για να ρεγουλάρεις το πόσο μέσα η έξω θέλεις τα σκαλοπάτια.



.
αυτά γιατί τα σκαλοπάτια μας τελείωσαν και μάλιστα νωρίς.
ελπίζω να βοήθησα.

[KON.GV]

ααα και κάτι ακόμη που θα σε βοηθήσει πολύ.πρώτα πρώτα θα κόψεις τις λάμες θα τις τρυπησεις και θα τις βιβώσεις πάνω στο σασί να δεις πως κάθονται.μετά θα πάρεις τον κυλιοδοκό και θα μαρκάρεις που πρέπει να κολληθεί.σε ποιο ύψος δλδ.και φυσικα εκέι θα δεις και το μήκος του.καλό είναι στον κυλιοδοκο να κολήσεις και νεύρα και πάνω και κάτω για μεγαλύτερη αντοχη.
