Τοποθέτηση led μπάρας..

[ArisR]

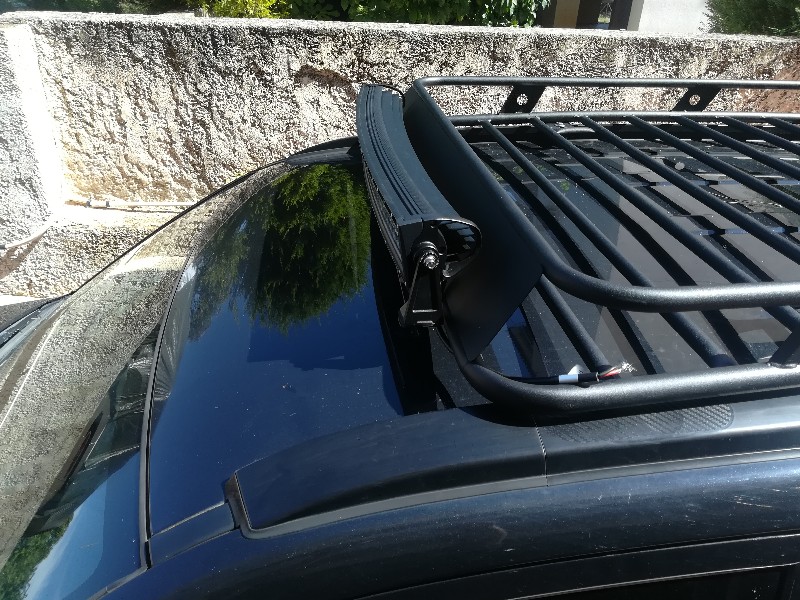

Η μπάρα που θα βάλω είναι μια 180 watt curved.. Επέλεξα αυτή για να μην εχω θέματα με τη μπαταρία..
Θα ήθελα να μου δώσετε ιδέες για το πως θα φέρω τα καλώδια από τον ουρανό μέσα..

Θα ακολουθήσει σχέδιο με τα ρεύματα και φωτο..

[ArisR]

Τα watt είναι 180 ,οπότε χοντρικά τα Α είναι 15 ..
Θα βάλω 20αρα ασφάλεια . Έχω ενα ρελέ 40 Α . Δεν πειράζει που είναι τόσο μεγάλος σωστά?
η ασφάλεια δεν πρεέπει να είναι πολύ κοντά στα μέγιστα Α ..

[Dimitris80]

Εγώ πέρασα τα καλώδια κάτω από τους μασπιέδες στις πόρτες, μετά στο πορτμπαγκάζ (από το χώρο που έχει για το γρύλο) και μετά το έβγαλα έξω από μια τάπα που έχει πάνω από την κλειδαριά της πόρτας του πορτμπαγκάζ.
Αν θα σε βοηθούσε φώτο, να σου ανεβάσω το απόγευμα.

[ΣΤΑΥΡΟΣ]

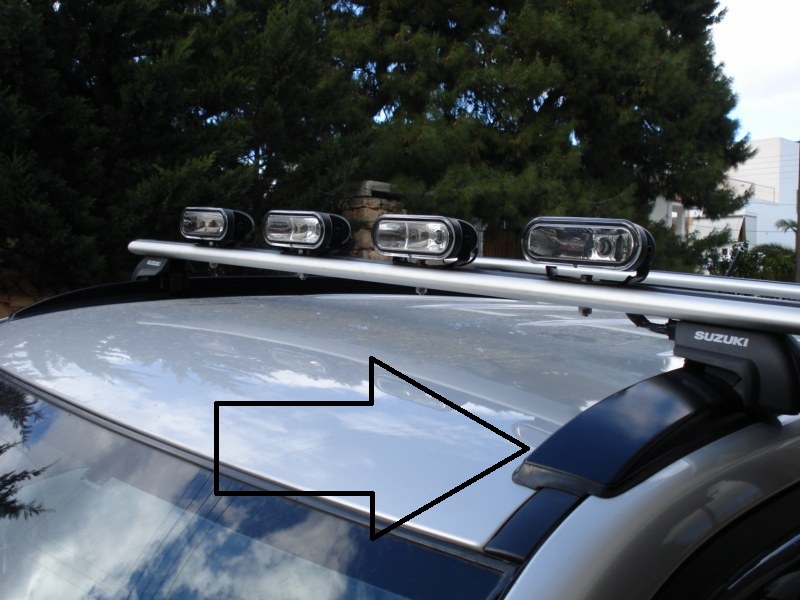

Φιλε Αρη για δες και αυτη την περιπτωση για τον τροπο να φερεις τα καλωδια μεσα.
Κατα την αποψη μου νομιζω οτι ειναι ο πιο ευκολος τροπος.
Επισης την φυσα μπορεις να την τοποθετησεις μεσα στην μπαρα ετσι ωστε να ειναι προφυλαγμενη απο την βροχη.Τι εννοω?
Το κομματι της μπαρας που σου δειχνω στην φωτο ειναι κουμπωτο οποτε αν το ξεουμπωσεις μπορεις να βαλεις εκει την φυσα της μπαρας.

Αυτο το κομματι εννοω

DSC01386 [800x600].jpg (127.21 KiB) 10899 προβολές

[panoshm]

Θα βάλω 20αρα ασφάλεια . Έχω ενα ρελέ 40 Α . Δεν πειράζει που είναι τόσο μεγάλος σωστά?

Σωστά και στα δύο

Καλώδια να βάλεις 4mm² και να τα προμηθευτείς από μαγαζί με ηχητικά/ηλεκτρονικά (κόκκινο-μαύρο εύκαμπτο να ζητήσεις). Τα καλώδια από τα συγκεκριμένα μαγαζιά έχουν τις λιγότερες απώλειες και έτσι θα έχεις την μικρότερη δυνατή πτώση τάσης Είναι λίγο ακριβότερα από τα κοινά καλώδια, αλλά πίστεψέ με αξίζει τον κόπο

Το ρελέ όσο μεγαλύτερο τόσο καλύτερα, εγώ έβαλα 80Α δεν είχε 40Α

Αναμένουμε τις φωτό από την εγκατάσταση

[ArisR]

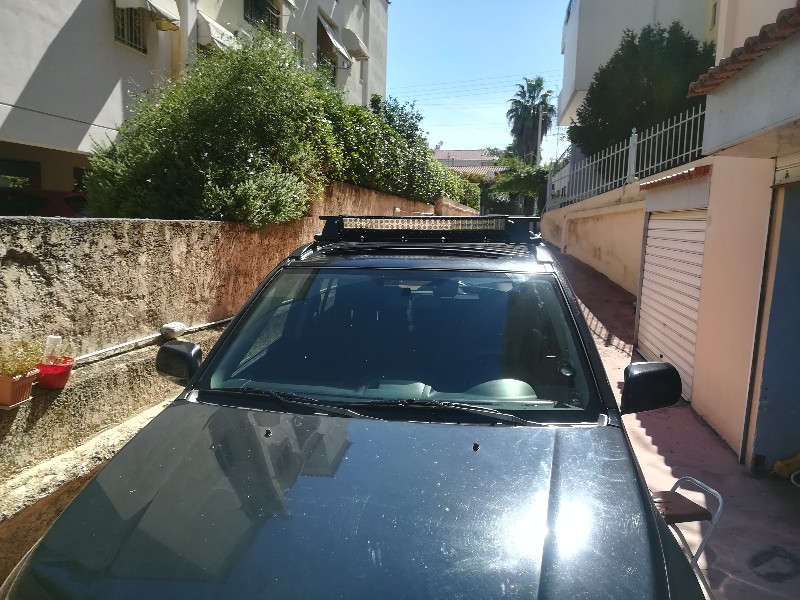

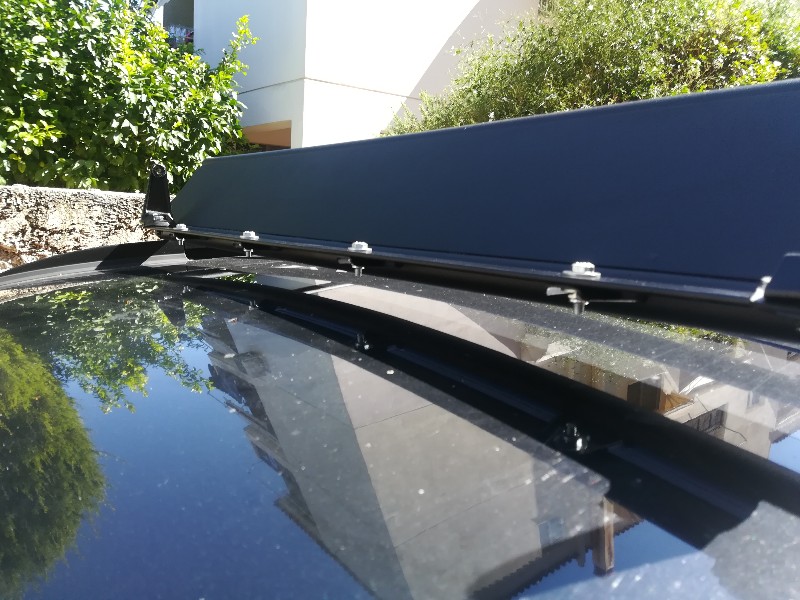

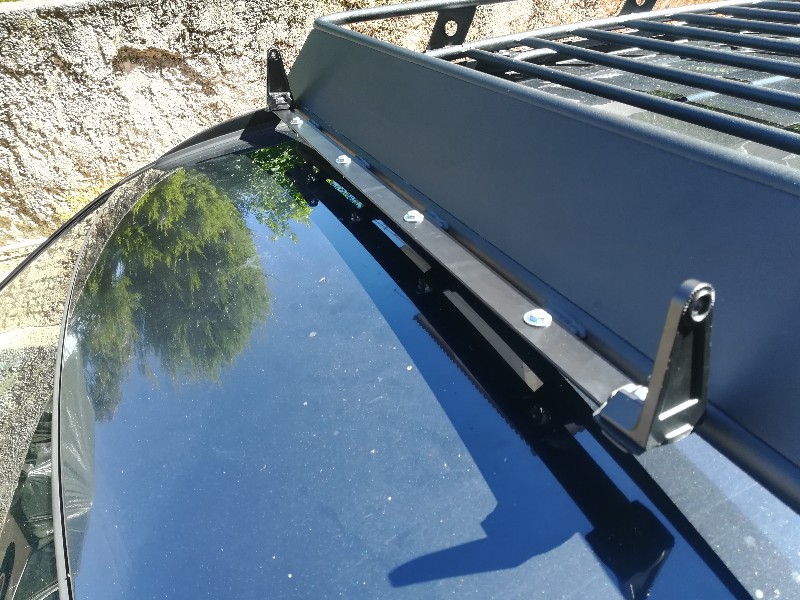

Πήρα μια λάμα, τη βιδωσα στα λαμακια της σχάρας και πάνω βιδωσα την μπάρα..





[BOSS]

Πολυ ομορφο δειχνει Αρη! Αναμενουμε να το δουμε αναμμενο

[ArisR]

Για την μπάρα πέρασα καλώδια 6mm γιατί τα έκανα βόλτα, τα περασα από την πίσω πόρτα και τα έβγαλα μπροστά στο καπό..
πέρασα και ένα ζεύγος 4mm για μια μικρή μπάρα που θα βάλω πίσω..

[GEORGE PALTOGLOU]

Ωραίος ο Αρης

[grvitara]

Ετοιμάζομαι για κάτι ανάλογο. Έχω κόλλησει λίγο με τους διακόπτες. Πόσα μέτρα καλώδιο χρειάστηκε περίπου;

[ArisR]

Αργύρη υπολογίζω 6- 7 μέτρα για το δικό σου, να πάει πίσω και να ξαναέρθει μπροστά.. εγώ έβαλα 6αρι καλώδιο για 180watt ledομπαρα και περίπου 8 μέτρα μήκος..

Οι διακόπτες είναι το εύκολο κομμάτι..
Αν έχεις χώρο παίρνεις

Υπάρχουν παρά πολλοί όμως που μπορείς να χρησιμοποιησεις..

παρήγγειλα 3 απο αυτούς του λινκ. ο 1 περισσεύει, οπότε οταν έρθει στον δίνω.. Θα συνδέσω προσωρινά άλλους μικρούς και όταν έρθουν θα τους αλλαξω..
Αύριο απόγευμα θα το τελειώσω, θα βάλω φωτο

[vic27]

Ωραία δουλειά Άρη. Πολύ μεγάλη είναι ρε φίλε όμως, θα κάνει τη νύχτα μέρα.

[Dimitris80]

Αν δε θέλεις να τρυπήσεις το ταμπλό για το διακόπτη, μπορείς να πάρεις κάτι . Έχει στην καλωδίωση ρελέ, κουμπί και ασφαλειοθήκη με ασφάλεια. Εγώ χρησιμοποίησα 2 τέτοια kit (για μπρος και πίσω led).

[ArisR]

Δημήτρη έχω τέτοιο και δεν το χρησιμοποιησα γιατί μου φάνηκαν αρκετά λεπτά τα καλώδια..

[Dimitris80]

Άρη, χωρίς να είμαι ειδικός, φαντάζομαι ότι επειδή είναι για minimum 12V κυκλώματα, και έχει ήδη μέσα 40Α ασφάλεια, λογικά θα αντέχει φορτία μέχρι 40*12=480W.
Όπως και να έχει, από το kit, χρησιμοποίησα το ρελέ, την ασφαλειοθήκη με την ασφάλεια, το κουμπί, και τα καλώδια απο ρελέ σε κουμπί κ από κουμπί σε μπαταρία. Τα υπόλοιπα τα έβαλα και εγώ πιο χοντρά, δίκλωνα και άκαυτα αυτοκινήτου, που τα πήρα από τον Τζαβάρα.
