2 DIN ηχοσύστημα σε GV εως 2005 και με χειριστήρια τιμονιού

[A7PILOT]

Καλημέρα από Χαλκιδική
Εμείς με τα Grand Vitara εως (2005) έχουμε 2 προβλήματα όταν θέλουμε να εκμοντερνιστούμε βάζοντας 2 din ηχοσύστημα.
1. Να πληρώσουμε 80-150 ευρώ για την πλαστική φάτσα και
2. Να μην έχουμε χειριστήρια τιμονιού που τουλάχιστον για μένα είναι για λόγους ΑΣΦΑΛΕΙΑΣ υποχρεωτικά...!!!!

Λοιπόν ΤΕΛΟΣ τα προβλήματα για μας που πιάνουν τα χέρια μας.....διότι

1. Αγοράζοντας, αν δεν έχετε, ένα πολυεργαλείο Dremel που θα χρησιμοποιείτε για 1000+ κατασκευές με 20-30 ευρώ ..
https://www.aliexpress.com/af/dremel-to ... 0317223733

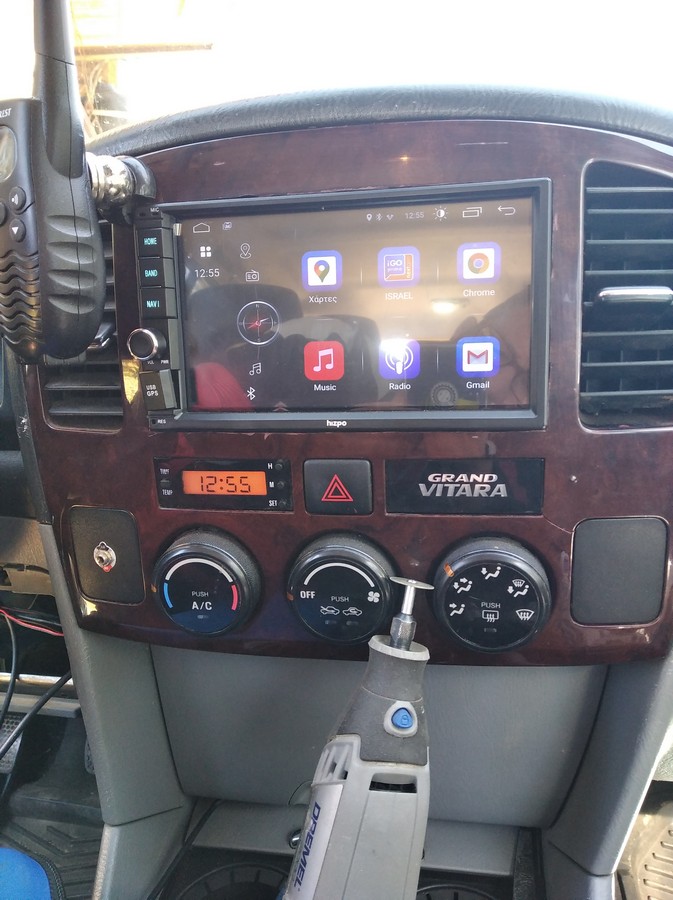

έχετε το αποτέλεσμα της φωτο.....
Υπόψιν από την πίσω μεριά της φάτσας που έχετε, υπάρχει ΚΑΙ "οδηγος" για το που θα κόψετε με το τροχάκι....
Επίσης η υπάρχουρα εσωτερική βάση είναι και για 2 din με τις τρύπες για που θα βιδώσετε ετοιμες...!!!! Το μόνο που μένει είναι να επιλέξετε ΠΟΣΟ μπρός-πίσω
θα το βάλετε για να σας αρέσει οπτικά....

2. Και πάμε στις συνδέσεις των καλωδίων...

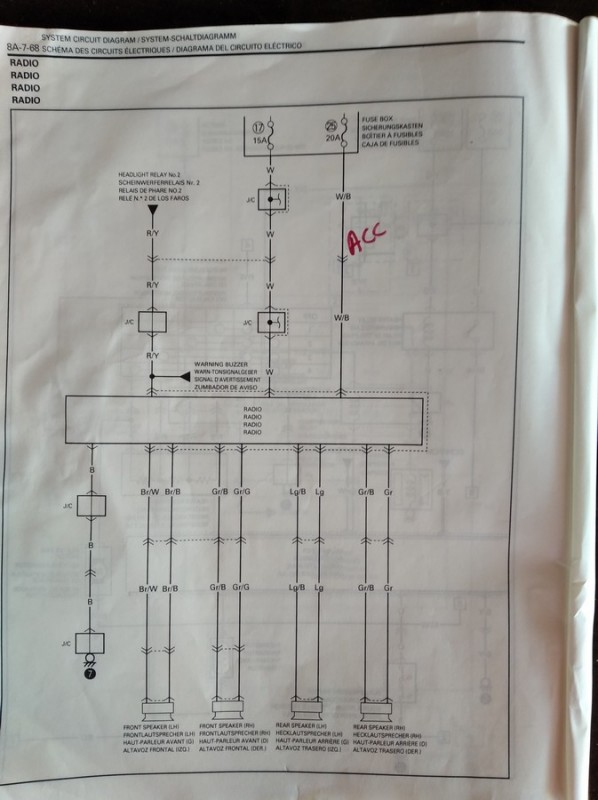

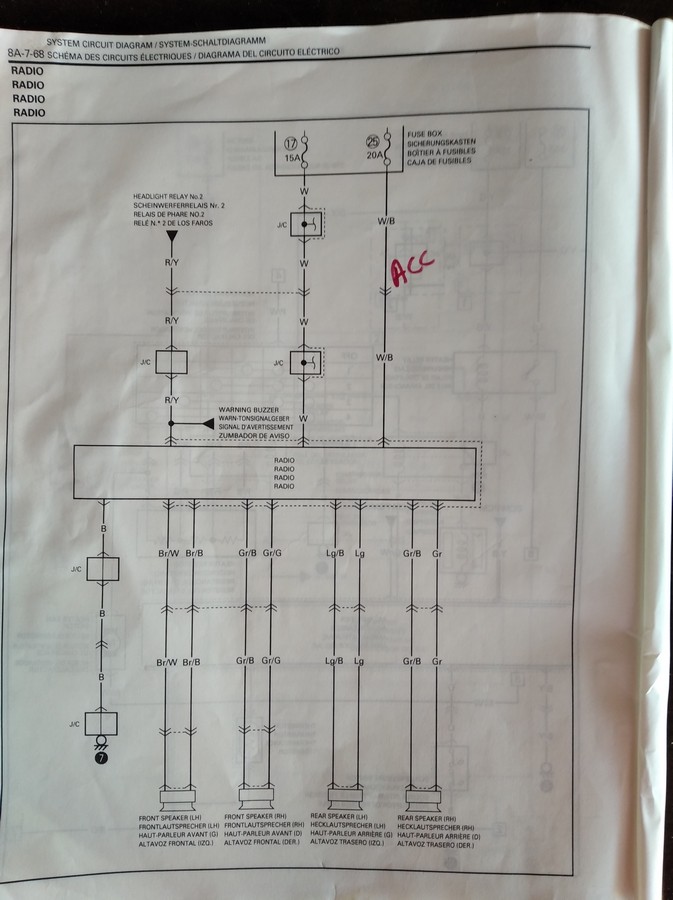

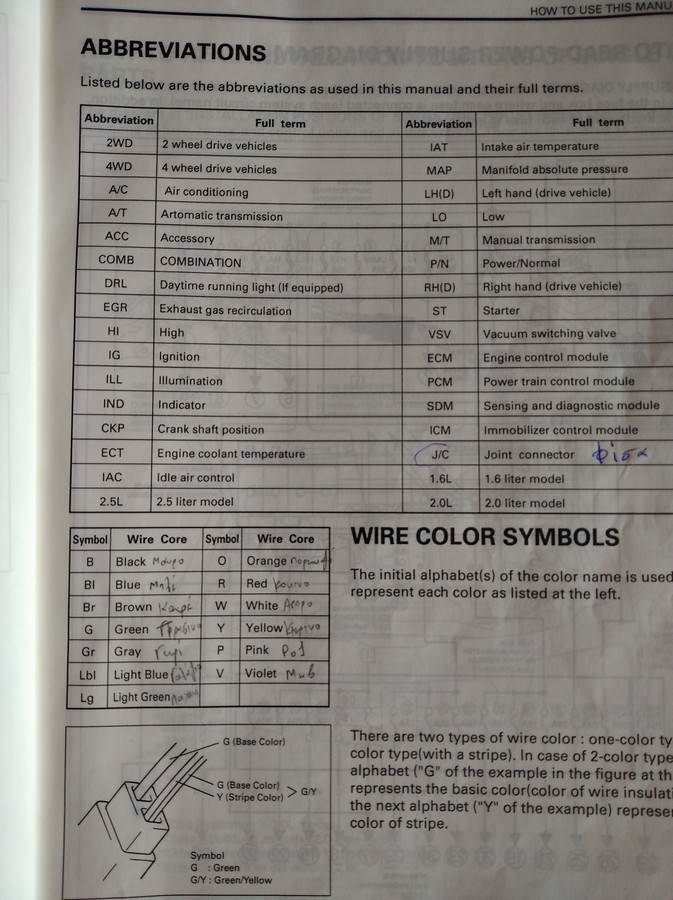

Οι παρακάτω εικόνες δείχνουν τα χρώματα των καλωδίων της ΜΗΤΡΙΚΗΣ φίσας και το ποιό είναι τι??

Πως δουλεύουμε....
α. Βγάζουμε το παλιό ηχοσύστημα
β. Στη μητρική φίσα που μένει στο αυτοκίνητο εντοπίζουμε ΕΝΑ-ΕΝΑ τα χρώματα του καθε καλωδίου , κόβουμε και προσθέτουμε μισό μέτρο καλώδιο(για να δουλεύουμε ανετα έχοντας το νέο ηχοσύστημα στο κάθισμα του συνοδηγου), γράφουμε τι είναι βαζοντας μια χαρτοταινία και το συνδέουμε στο αντίστοιχο του καινούριου. Μονώνουμε πολύ καλά. Μην αγχώνεστε για τα μακριά καλώδια...Εχει πολύ χωρο από πίσω..... Προσοχή ...!!!! ΕΝΕ-ΕΝΑ και με ΚΛΕΙΣΤΟ ΤΟ ΔΙΑΚΟΠΤΗ..!!!!!
γ. Αφού κάνουμε τις συνδέσεις μας μένουν πάνω στη φίσα τη μητρική 4 καλωδια μαζί (τα χειριστήρια) και ένα από την άλλη μεριά μόνο του (δεν ασχολήθηκα να δω τι είναι..)
Τα μαύρα+κάτι είναι "σώμα", τά έγχρωμα οι "εντολές" των 2 μανίσιων χειριστηρίων τα οποία συνδέουμε το ένα στο Κ1 και το άλλο στο Κ2 του νέου ηχοσυστήματος .
ΠΡΟΣΟΧΗ. Μην τα ψάχνετε στο ηλεκτρικό κύκλωμα... Δεν υπάρχουν....
δ. Ορίζουμε από το Steering Wheel Control του νέου ηχοσυστήματος τι θέλουμε να κάνουν και ... ΘΑΥΜΑ...ΘΑΥΜΑ...!!!!
Θα προσπαθήσω να ανεβάσω και ένα Βίντεο...

ΚΑΛΗ ΕΠΙΤΥΧΙΑ...!!!!!

[vic27]

Μπράβο ρε Γιώργο, πολύ όμορφη δουλειά και ωραία παρουσίαση.

[nekkots]

[sw1ive]

.

Ωραία παρουσίαση.

- Πόσα καλώδια έχουνε σχέση με τα χειριστίρια τιμονιού ;;; Τρία ή περισσότερα ;;;
- δύο εντολές, τα χρωματιστά όπως γράφεις και εσύ και πόσα αρνητικά ;;;

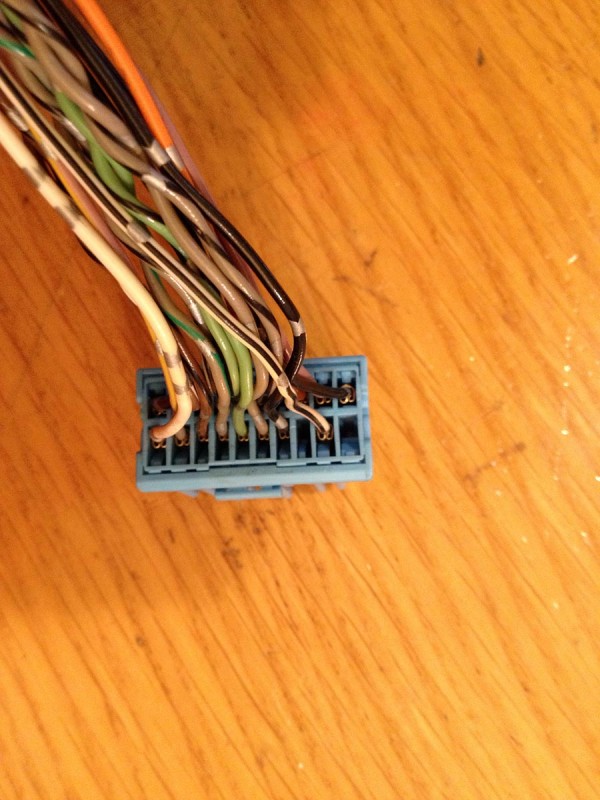

- αν σε βοηθάνε οι δύο παρακάτω φωτογραφίες μπορείς να μου πεις ποια ;;;



[A7PILOT]

Επειδή δεν ξέρω πώς να ανεβαίνει το video, όποιος θέλει ας με στείλει σε μήνυμα το κινητό του, να για να του στείλω το βίντεο σε viber όπου φαίνονται καλώδια τα πάντα....

[A7PILOT]

.

Ωραία παρουσίαση.

- Πόσα καλώδια έχουνε σχέση με τα χειριστίρια τιμονιού ;;; Τρία ή περισσότερα ;;;
- δύο εντολές, τα χρωματιστά όπως γράφεις και εσύ και πόσα αρνητικά ;;;
- αν σε βοηθάνε οι δύο παρακάτω φωτογραφίες μπορείς να μου πεις ποια ;;;

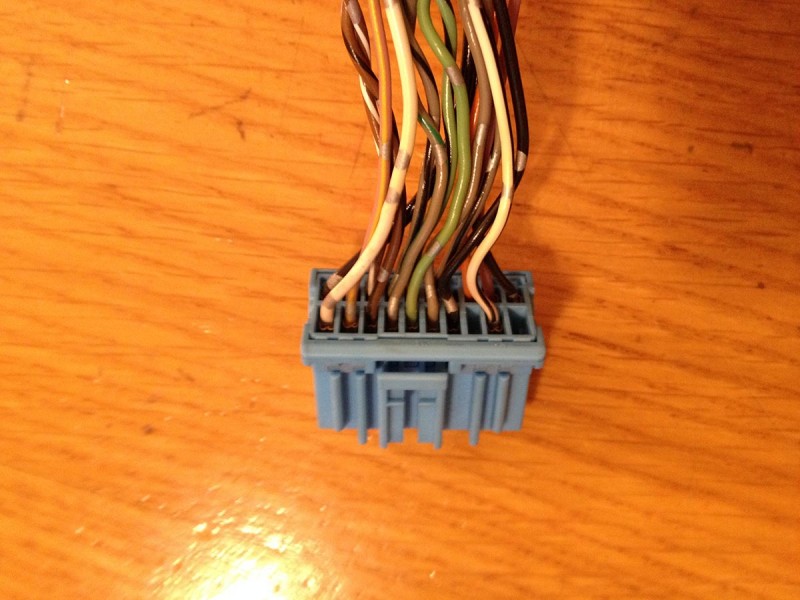

Όπως κοιτάμε τη φίσα στη φωτογραφία που ανέβασες, είναι στην πίσω σειρά ξεκινόντας από δεξιά...
Μαύρο=σώμα
Έγχρωμο μώβ??=εντολή
Έγχρωμο πορτοκαλί??=εντολή
Μαύρο=σωμα

[triptec]

Γιώργο είστε στην ενότητα με τα vitara, καλό είναι να παέι στην σωστή ενότητα με τα GV γιατί πολλοί δεν θα το δούνε.

[grvitara]

Μεταφερθήκαμε στο σωστό μέρος.

[Vasbar]

Γιώργο όλα τα πλήκτρα του τιμονιού λειτουργούν κανονικά; ;

[A7PILOT]

Γιώργο όλα τα πλήκτρα του τιμονιού λειτουργούν κανονικά; ;

Όλα...

[sw1ive]

Γιώργο όλα τα πλήκτρα του τιμονιού λειτουργούν κανονικά; ;

Βασίλη... του Γιώργου λειτουργίσανε όλα τα κουμπιά με ευκολία γιατί είναι προγραματιζόμενα.
Δηλαδή αντιστιχίζεις το κάθε κουμπί σε κάθε εντολή (Είναι τυχαιρός για το 2din) που διάλεξε.

Άλλα 2din που δεν έχουνε προγραματιζόμενες τις εντολές δισκολεύονται να αναγνωρίσουνε τα κουμπιά τιμονιού.

Οι εντολές τιμονιού είναι (μεταξύ δύο συν .+. και δύο πλην .-. ωμική αντίσταση)

1) Τα προγραμματιζόμενα 2din πέρνουνε την εντολή (12 Ohm) και την ορίζουνε εντολή πχ δυνάμωμα ένταση

2) Τα μη προγραμματιζόμενα 2din, είναι απο εργοστάσιο προγραματισμένα ότι τα (12 Ohm) είναι το δυνάμωμα της έντασης.
Χωρις αυτό να μπορεί να αλλάξει.

- Άν όμως στο δικό σου αμάξι αυτό το κουμπί δεν δίνει 12 Ohm αλλά δίνει 13 Ohm δεν το αναγνωρίζει και
δεν έχεις την δινατότιτα να το αντιστιχίσεις απο 12 Ohm σε 13 Ohm.

Συμπέρασμα:
Για Grand Vitara 1998 - 2005 επιλέγεται στερεοφωνικά 2din που να έχουνε προγραμματιζόμενες εντολές κουμπιών τιμονιού
Δηλαδη με δινατότητα αντιστίχισης κουμπιού σε εντολή (πχ ανεβοκατέβασμα έντασης)

.

[A7PILOT]

Πολύ σωστά τα λέει ο Γιάννης.
Θα πρέπει να ελέγχουμε πέραν του GPS, bluetooth, και άλλα καλούδια να έχει και SWC, δηλαδή Steering Wheel Cοntrol.
Και κάτι άλλο που θυμήθηκα...
Αυτά συνήθως έρχονται με ενσωματωμένο GPS το iGO .
Αυτό όμως το iGO που έχουνε είναι το βασικό και με αγγλικα SKIN...
Οποιος θέλει μπορεί να μου στείλει μήνυμα για να του προωθήσω από την κοινότητα navigation που είμαι μέλος πολύ πιο όμορφα skin και πολύ πιο μοντέρνα γραφικά...
Καλό βράδυ και να προσέχουμε όλοι...!!!!

[A7PILOT]

Καλημέρα και καλή Μεγάλη Εβδομάδα από Χαλκιδική.
Ανεβάζω εδώ ένα σύνδεσμο με το Igo LUNA (τελευταία εξέλιξη) για να το βάλετε στα Androit τηλέφωνα ή αυτοκίνητα.
Είναι μια δουλειά ενός πολύ καλού φίλου με πολύ όμορφα Skin.

https://easyupload.io/kqsp1e?fbclid=IwA ... D5bXp_Hbes

και χάρτες για όλο τον κόσμο

https://www.gpspower.net/igo-maps/36499 ... XykpNL0KXM

ΚΑΛΗ ΑΝΑΣΤΑΣΗ

[Tzivitzonis]

Πιλότε τι 'ναι τούτο το LUNA ωρέ; Χάρτες Ανάβασις για το φεγγάρι;

(για να ξέρω που θα το μεταφέρω ρωτάω μπρε!)

[A7PILOT]

Πρόγραμμα GPS που εργάζεται και χωρίς σύνδεση.... και αναβαθμίζει τον κινέζικο 2 din ....
